Oval Körüklü Cüzdan İçin Elle Çizim Ölçü Rehberi (İndirme Yok)
Bu rehberle basit bir oval körüklü cüzdanın kalıbını yazdırmadan elle çizebileceğiz. Ölçü tablosu örneğiyle başlayacak, oval uç ve körük çizimini adım adım gösterecek; test parça kesimiyle son düzeltmeleri yapacağız. İndirme veya hazır dosya yok, çizilebilir şablon anlatılacak.
01 / Ölçü tablosu örneği ve başlangıç ölçüleri
Başlangıç için önerilen prototip ölçülerini tablo halinde kağıda aktaralım: kapalı genişlik W = 12 cm, yükseklik H = 8 cm, körük (derinlik) D = 2,5 cm, dikiş payı SA = 1 cm. Bu değerleri kareli kağıda not etmek yerine çizim ölçüsü olarak kullanacağız. Kağıtta W, H, D ve SA için ayrı kutucuklar çizip cetvelle doğrulayalım. Çocuklarla etkinlikte 12 yaş altı için kesici kullanımında yetişkin gözetimi zorunludur; kalem ve cetvel güvenlidir.
02 / Oval uçları ve merkez çizgisini çizme

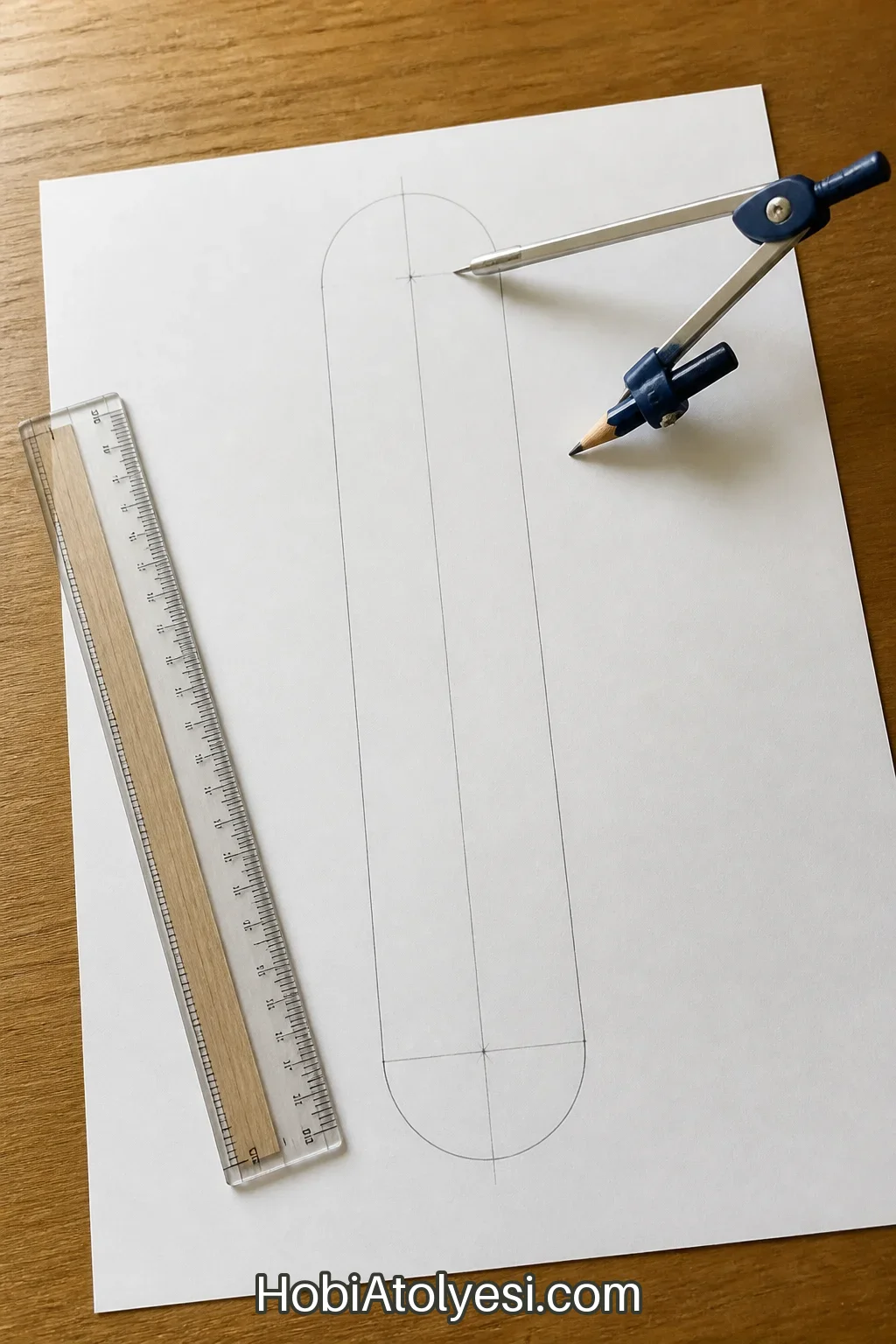

Kağıda önce yatay merkez çizgisini (uzunlamasına) çizelim; uzunluk olarak 2×W + 2×D + 2×SA başlangıç önerisi kullanabiliriz (örnek: 2×12 + 2×2,5 + 2×1 = 31 cm). Merkez çizgisi ortasında H yüksekliğinde (örnek 8 cm) iki paralel çizgi çekip pergel ile her iki uçta H/2 yarıçaplı (örnek 4 cm) yarım daireler çizelim; böylece iki oval uç elde ederiz. Pergel veya küçük kasnak yoksa kartondan 4 cm yarıçaplı yuvarlak şablon yapabiliriz. Çizimleri hafifçe yapıp test aşamasında düzeltme için yedek bırakalım.
03 / Körük çizimi: uzunluk ölçümü ve pay ekleme

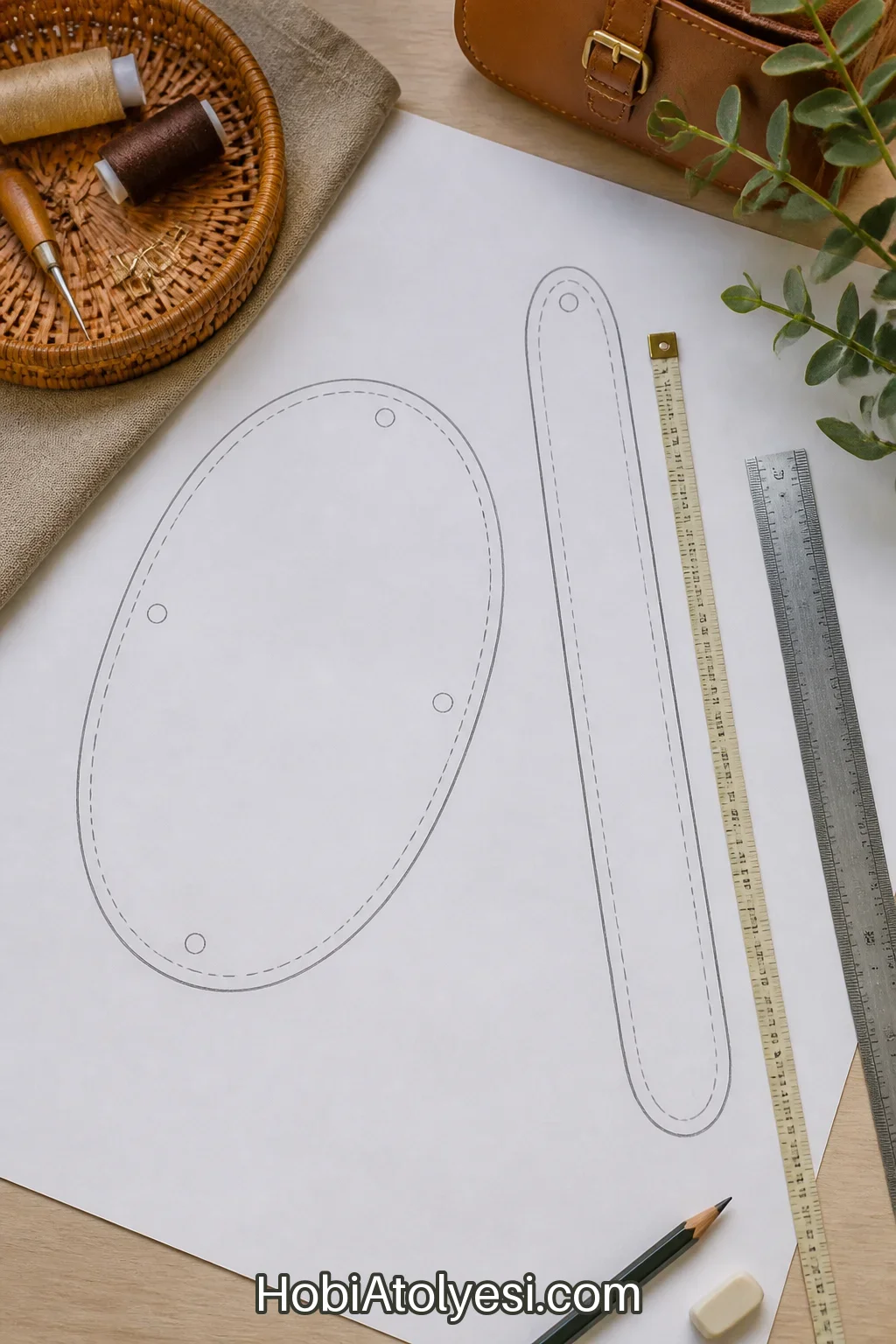

Körük (yan parça) uzunluğunu doğru almak için ana kalıbın çevresini bir ip/sivri uçlu şerit ile izleyip düz ölçüye çevirelim; ya da ana kalıbın kenarlarını küçük bölümlere ayırıp cetvelle toplayalım. Örnek yöntemde ana kalıp çevresi (kenar hatları boyunca) ~ 2×W + 2×(oval yarım daire çevreleri). Ölçülen değere iki kat SA (ör. 2×1 cm) ekleyerek toplam körük uzunluğunu belirleyelim. Körük yüksekliği H (8 cm) + 2×SA (ör. 1 cm her iki kenar için) olacak şekilde çizin. Kağıtta şerit olarak açılmış körüğü çizip, dikiş paylarını işaretleyelim. Kesici kullanırken dikkatli olalım; 14 yaş altı çocuklara yetişkin gözetimi zorunludur.
04 / Deneme kalıbı kesimi ve son düzeltmeler

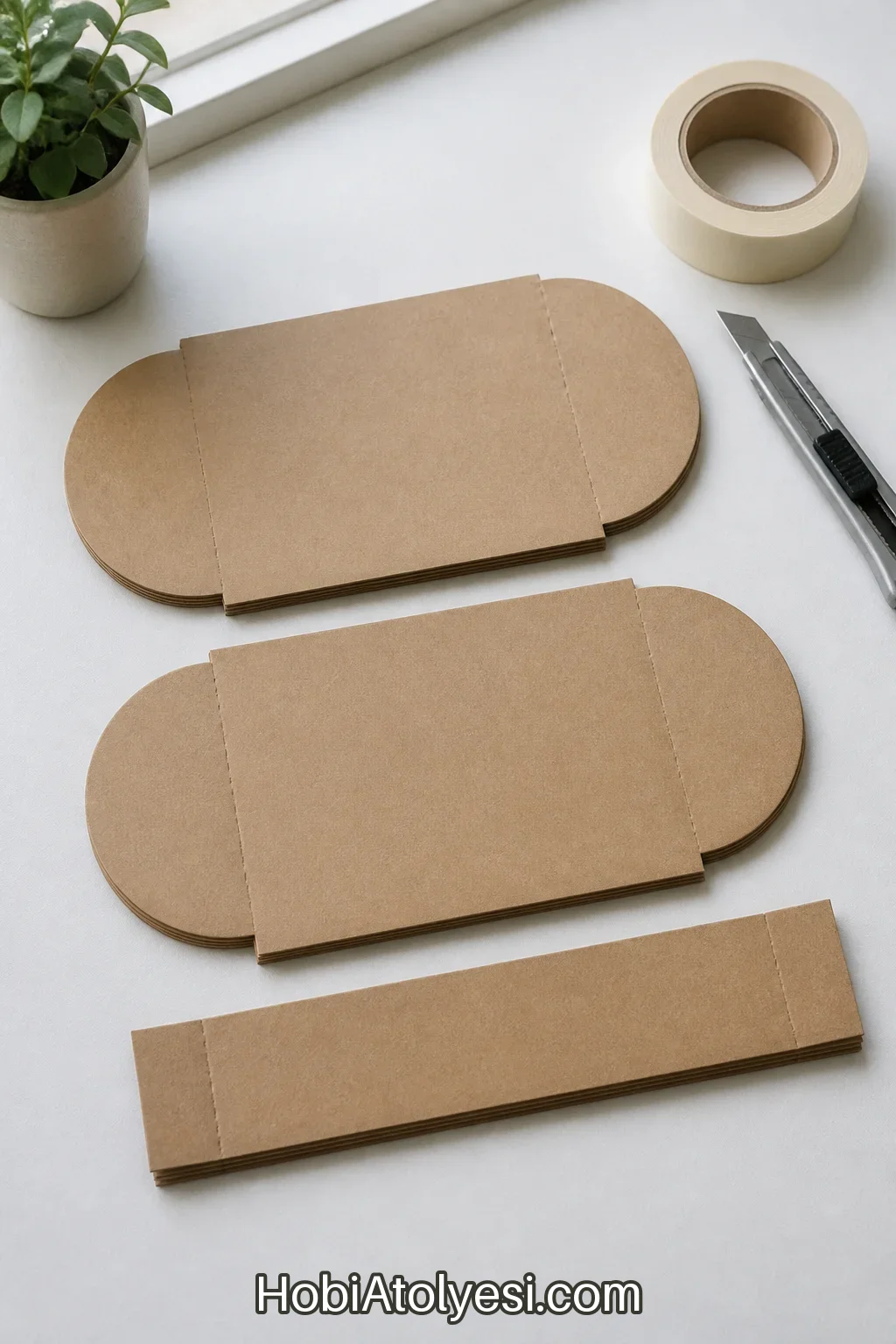

Çizimi mukavvaya aktararak bir deneme kalıp keselim: ana parça (1 adet), arka parça (1 adet) ve körük şeridi (1 adet). Mukavva üzerindeki ölçüler örnek olarak ana parça uzunluğu 31 cm × yüksekliği 9 cm (H + 1 cm pay) ve körük şeridi örneği 28,5 cm uzunluk × 9 cm yükseklik olabilir; körük uzunluğunu önceki ölçüm yöntemine göre kesinleştirelim. Kesim sonrası parçaları birbirine bantla geçici birleştirip kapanma, genişlik ve oval uçların simetrisini test edelim; gerekirse oval yarıçapını 1–2 mm düzeltip son kalıbı güncelleyelim. Maket bıçak kullanırken kesme altlığı kullanalım ve kesici aletlerle çalışırken el yaralanmalarına karşı dikkatli olalım.
Projenin tüm görselleri
Görselleri yapım sırasıyla videoda izleyebilirsiniz.
